PFERD TOOLS

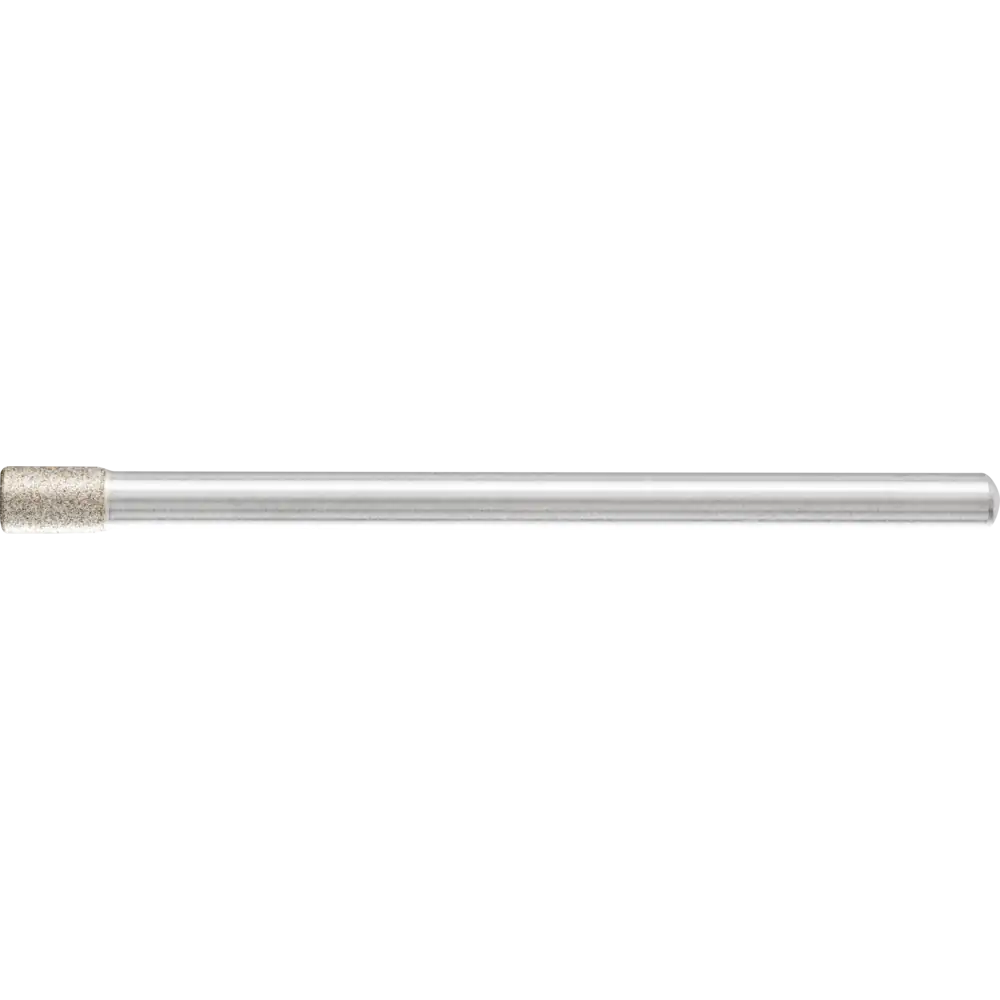

PFERD TOOLS CBN-Schleifstift Zylinder zum Schleifen von Bohrungen/Radien
inkl. MwSt
netto zzgl. MwSt.
zzgl. Versandkosten
Nicht mehr verfügbar
[{"extensions":[],"currencyId":"b7d2554b0ce847cd82f3ac9bd1c0dfca","net":63.69,"gross":75.79,"linked":true,"listPrice":null,"percentage":null,"regulationPrice":null}] 75,79 € 63,69 €
CBN-Schleifstift Zylinder zum Schleifen von Bohrungen/Radien von PFERD TOOLS
Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt. Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handeinsatz. A = abgesetzter SchaftTechnische Daten:
- Breite metrisch: 4 mm
- ø Außen metrisch: 2 mm
- Ø Schaft metrisch: 3 mm
- Korngröße: B 64
- Länge, Schaft: 36 mm
- Länge, Absetzung: 10 mm
- Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Wenn möglich, ist der Nassschliff vorzuziehen, um den Werkzeugverschleiß und die Gefahr thermischer Schädigungen zu reduzieren.
- Generell gilt: Für eine optimale Wirtschaftlichkeit, die Korngröße so grob wie möglich und so fein wie nötig wählen. Einflussgrößen sind u. a. die Härte des Werkstoffes und die erforderliche Oberflächengüte.
- Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei stärkeren Verschmutzungen des Belages bitte zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332) verwenden.
- Den Werkzeugdurchmesser möglichst groß wählen, da so die Anzahl der Körner, die in Eingriff gebracht werden, erhöht wird. Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
- Der Längsvorschub während des Innenschleifens darf pro Werkstückumdrehung maximal 2/3 der Werkzeugbreite betragen. Die Zustellung ist abhängig von dem zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, dessen Aufnahme und des Werkzeugantriebes.
- Aufgrund der einschichtigen Belegung müssen Arbeitsspindel und Werkzeugaufnahme eine hohe Rundlaufgenauigkeit aufweisen. Je feiner die verwendete Korngröße ist, desto genauer muss der Rundlauf sein.
- Der Werkzeugantrieb muss über eine ausreichende Antriebsleistung der Schleifspindel verfügen, um die erforderliche Drehzahl auch unter Belastung sicherzustellen.
- Trockenschliff: 15–25 m/s
- Nassschliff: 20–40 m/s
- Einsatzstähle
- Wälz- und Kugellagerstähle
- Stahlwerkstoffe mit einer Härte > 54 HRC
- Werkzeugstähle
- Entgraten
- Schlichten
- Ausschleifen
- Innenrundschleifen
- Kantenbearbeitung (Anfasen, Verrunden)
- Biegwellenantrieb
- Werkzeugmaschine
- Geradschleifer
- Kundenspezifische Werkzeuglösungen sind auf Anfrage erhältlich.
- PFERD TOOLS ERGONOMICS empfiehlt CBN-Schleifstifte als innovative Werkzeuglösung, um die beim Einsatz entstehende Staubentwicklung nachhaltig zu senken.
- PFERD TOOLS EFFICIENCY empfiehlt CBN-Schleifstifte für langes, ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit.
| Breite (mm): | 4 |
|---|---|
| Breite Verpackung (mm): | 11 |
| Gewicht brutto (kg): | 0,004 |
| Höhe Verpackung (mm): | 9 |
| Körnung: | B 64 |
| Länge Absetzung (mm): | 10 |
| Länge Schaft (mm): | 36 |
| ø Schaft (mm): | 3 |
| ø außen (mm): | 2 |
