EAN: 4007220952443
Hersteller-Nr: 21115366

PFERD TOOLS

PFERD TOOLS Hartmetall Frässtift EDGE Kegelsenk KSJ 30° Ø 16x05 mm Schaft-Ø 6 mm Kantenbearbeitung

Inhalt: 1 Stück

inkl. MwSt netto zzgl. MwSt.
zzgl. Versandkosten

Lieferzeit 2-3 Tage

[{"extensions":[],"currencyId":"b7d2554b0ce847cd82f3ac9bd1c0dfca","net":90.67,"gross":107.9,"linked":true,"listPrice":{"extensions":[],"currencyId":"b7d2554b0ce847cd82f3ac9bd1c0dfca","net":117.0,"gross":140.0,"linked":true,"listPrice":null,"percentage":null,"regulationPrice":null},"percentage":{"net":22.5,"gross":22.93},"regulationPrice":null}] 107,90 € 90,67 € %

UVP 140,00 € (22.93% gespart)

Hartmetall Frässtift EDGE Kegelsenk KSJ 30° Ø 16x05 mm Schaft-Ø 6 mm Kantenbearbeitung von PFERD TOOLS

Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen. In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden. Die Kantenverrundung ist u. a. als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198) . Kegelsenkförmiger Frässtift zum Erzeugen exakt definierter Fasen. Zum Anfasen von definierten 30°-Fasenwinkeln geeignet.

Technische Daten:

RPM von, graues Gusseisen, weißes Gusseisen: 12000 RPM
RPM von, gehärtete vergütete Stähle über 1.200 N/mm²: 12000 RPM
RPM von, harte NE-Metalle: 5000 RPM
RPM von, hochwarmfeste Werkstoffe: 5000 RPM
RPM von, weiche NE-Metalle: 12000 RPM
RPM von, Stähle bis 1.200 N/mm²: 12000 RPM
RPM bis, graues Gusseisen, weißes Gusseisen: 18000 RPM
RPM bis, gehärtete vergütete Stähle über 1.200 N/mm²: 15000 RPM
RPM bis, harte NE-Metalle: 7000 RPM
RPM bis, hochwarmfeste Werkstoffe: 9000 RPM
RPM bis, weiche NE-Metalle: 18000 RPM
RPM bis, Stähle bis 1.200 N/mm²: 18000 RPM
Zahnung: EDGE
Ø Kugellager: 10 mm
ø Außen metrisch: 16 mm
Ø Schaft metrisch: 6 mm
Winkel: 60 °
Länge, Aufbau: 14 mm
Länge, verzahnt: 5 mm
Länge, Gesamt: 54 mm

Vorteile:

Besondere Konstruktion für präzise Führung.
Sicher und komfortabel führbar.
Erzeugen exakte Kantenformen in nur einem Arbeitsschritt.
Dank exaktem Rundlauf ist schlagfreies Arbeiten ohne Rattermarken möglich. Somit wird der Verschleiß von Werkzeug und Werkzeugantrieb deutlich reduziert.

Anwendungsempfehlungen:

Setzen Sie die Frässtifte im Gegenlauf ein. Um eine feine Oberfläche zu erzeugen, führen Sie sie abschließend im Gleichlauf über die Kante.

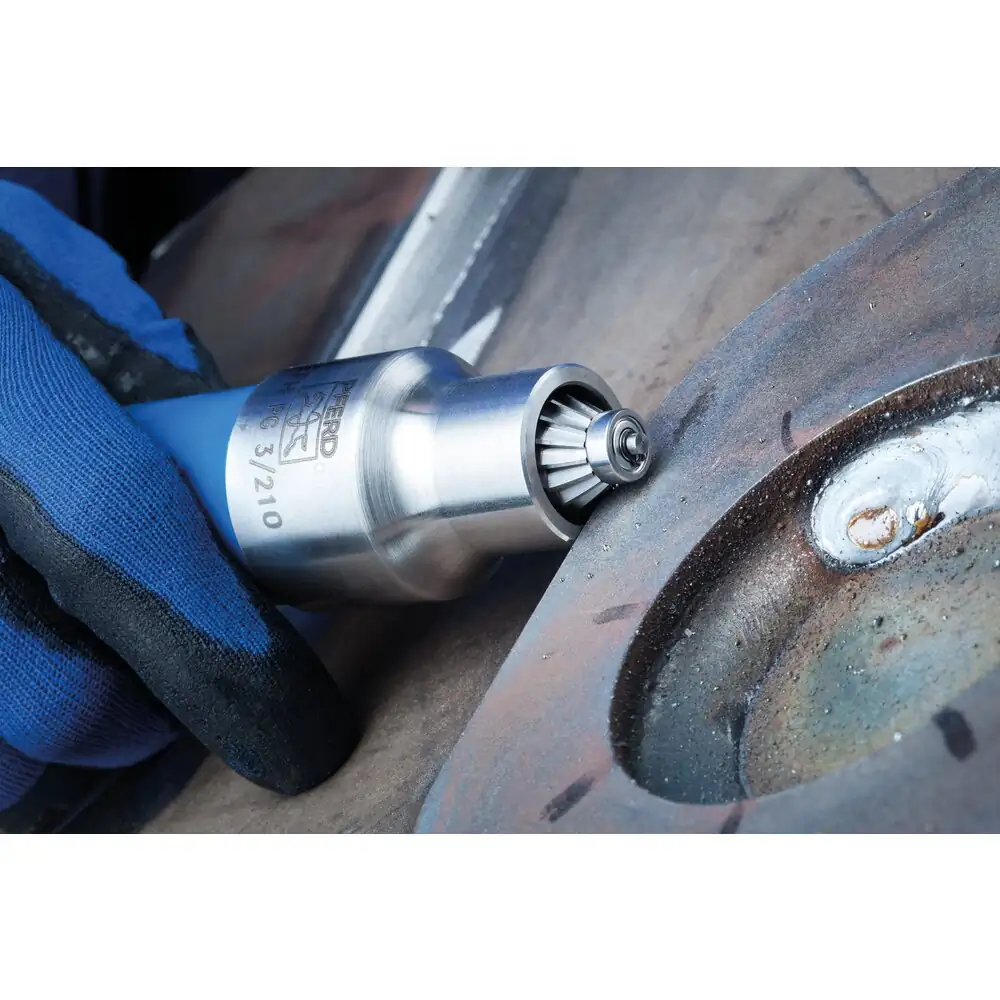

Setzen Sie Frässtifte mit der Zahnung EDGE möglichst auf dem Druckluft-Geradschleifer PG 3/210 mit der passenden Führungshülse EFH PG 3/210 von PFERD TOOLS ein.
Wenn der kleinste Bereich des Frässtiftdurchmessers zum Einsatz kommt, kann die empfohlene Drehzahl entsprechend erhöht werden.

Bearbeitbare Werkstoffe:

Temperguss
Schwarzer Temperguss (GTS, GJMB)
Messing
Bronze
Einsatzstähle
Gusseisen
Stahlguss
Kobaltbasislegierungen
Kupfer
Faserverstärkte Duroplaste (GFK, CFK)
Grau-/Sphäroguss (GG/GJL, GGG/GJS)
NE-Metall hart
Gehärtete, vergütete Stähle über 1.200 N/mm² (< 38 HRC)
Nickelbasislegierungen (z. B. Inconell und Hasteloy)
Stahl
Stahl, Stahlguss
Stähle bis 1.200 N/mm² (< 38 HRC)
Stähle über 700 N/mm² (> 220 HB)
Stähle bis 700 N/mm² (< 220 HB)
Titan
Titanlegierungen
Werkzeugstähle
Weisser Temperguss (GTW, GJMW)
Zink

Bearbeitungsaufgaben:

Anfasen
Senken
Entgraten
Fräsen
Kantenbearbeitung
Kantenbearbeitung (Anfasen, Verrunden)

Antriebsarten:

Werkzeugmaschine
Bearbeitungszentren
Geradschleifer

PFERD TOOLS EFFICIENCY:

PFERD TOOLS EFFICIENCY empfiehlt Frässtifte mit der Zahnung EDGE für langes ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit.

Hersteller: PFERD TOOLS - August Rüggeberg GmbH & Co. KG - Hauptstraße 13 - 51709 Marienheide - Deutschland - de.pferd.com/

Breite Verpackung (mm):	25
Gewicht brutto (kg):	0,037
Höhe Verpackung (mm):	20
Länge Aufbau (mm):	14
Länge gesamt (mm):	54
Länge verzahnt (mm):	5
Umdrehung max. Gusseisen (U/min):	18000
Umdrehung max. gehärtete vergütete Stähle > 1200 N/mm² (U/min):	15000
Umdrehung max. harte NE-Metalle (U/min):	7000
Umdrehung max. hochwarmfeste Werkstoffe (U/min):	9000
Umdrehung max. weiche NE-Metalle (U/min):	18000
Umdrehung min. Gusseisen (U/min):	12000
Umdrehung min. Stähle bis 1200 N/mm² (U/min):	12000
Umdrehung min. gehärtete vergütete Stähle > 1200 N/mm² (U/min):	12000
Umdrehung min. harte NE-Metalle (U/min):	5000
Umdrehung min. hochwarmfeste Werkstoffe (U/min):	5000
Umdrehung min. weiche NE-Metalle (U/min):	12000
Winkel (°):	60
Zahnung:	EDGE
opt. Umdrehung Stahl max. bis 1200 N/mm² (U/min):	18000
ø Kugellager (mm):	10
ø Schaft (mm):	6
ø außen (mm):	16
