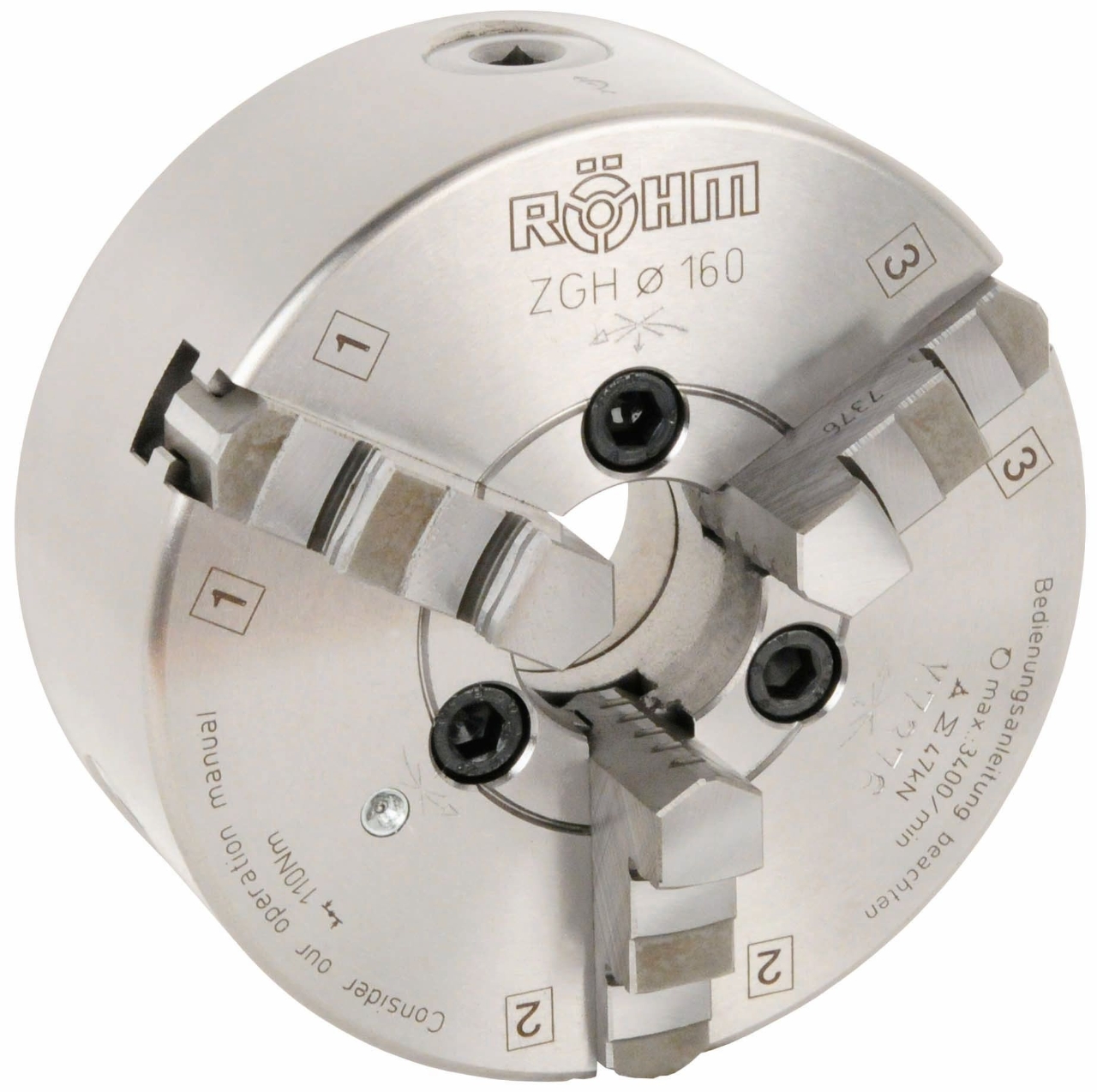

ELMAG RÖHM-Dreibacken Drehfutter DM 160, DIN 6350 Gußkörper
[{"extensions":[],"currencyId":"b7d2554b0ce847cd82f3ac9bd1c0dfca","net":753.7,"gross":896.9,"linked":true,"listPrice":{"extensions":[],"currencyId":"b7d2554b0ce847cd82f3ac9bd1c0dfca","net":801.0,"gross":953.19,"linked":true,"listPrice":null,"percentage":null,"regulationPrice":null},"percentage":{"net":5.91,"gross":5.91},"regulationPrice":null}]
896,90 €
753,70 €
%
Gußkörper -
- Bewährte, hochwertige Planspiralfutter für universellen Einsatz
- Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 1) für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
- Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
- Rund- und Planlaufgeschwindigkeit entsprechend DIN 6386 2)
- Sehr gute Wiederholungsspanngenauigkeit
- Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
- Durchgangsbohrung für Stangenbearbeitung
- Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:
- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft
- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft - Mit Spannschlüssel und Befestigungsschrauben
- Mit zylindrischer Zentrieraufnahme (Maße B, C)
| Abmessung (Zoll): | 6 1/4 |
|---|---|
| Drehmoment Schlüssel (Nm): | 110 |
| Drehzahl max. Gusskörper ZG (U/min): | 3600 |
| Gewicht (kg): | 8,2 |
| Gewinde Zentrierflansch: | 3 x M10 |
| Höhe Backe Überstand (mm): | 26 |
| Höhe Körper (mm): | 65 |
| Länge Backen (mm): | 61 |
| Schlüsselweite (mm): | SW10 |
| Spannkraft gesamt (kN): | 47 |
| Tiefe Zentrieraufnahme (mm): | 4 |
| Triebhöhe (mm): | 22,45 |
| ø Außenspannung Größe A1 BB (mm): | 3 - 72 |
| ø Außenspannung Größe A2 DB (mm): | 3 - 72 |
| ø Außenspannung Größe A3 DB (mm): | 47 - 116 |
| ø Außenspannung Größe A4 DB (mm): | 91 - 160 |
| ø Durchgangsbohrung (mm): | 42 |
| ø Innenspanung Größe J1 (mm): | 39 - 107 |
| ø Innenspanung Größe J2 (mm): | 83 - 152 |
| ø Lochkreis (mm): | 140 |
| ø Umlauf (mm): | 194 |
| ø Zentrieraufnahme (mm): | 125 |
| ø außen Drehfutter (mm): | 160 |
